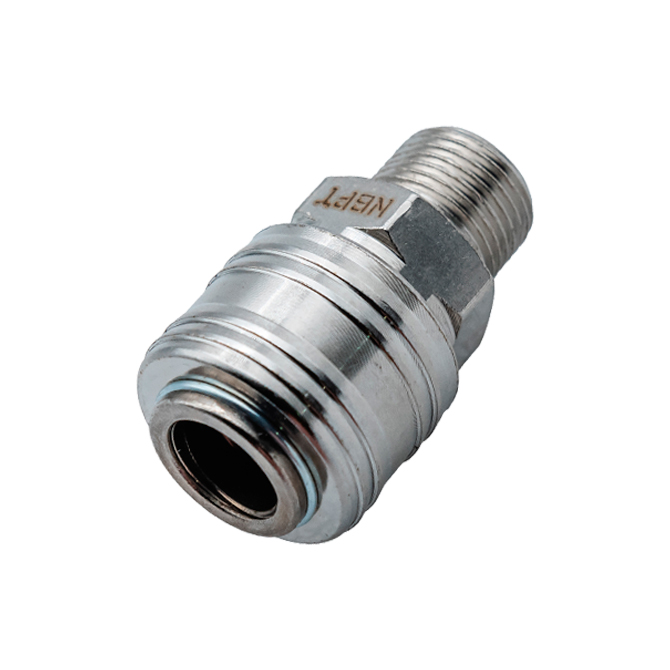

Розетка БРС европейский стальной с резьбой SM
ОПИСАНИЕ
Пневматический быстросъемный соединитель (БРС) стальной SM используются для подключения пневмоинструмента к пневматической магистрали.
Порты подключения БРС SM: розетка (европейский разъём, БРС мама) и резьбовой с наружной цилиндрической резьбой G.
Используется с пневмотрубками: PU, PE, PA6, PA12.
Соединитель имеет уплотнительное кольцо из бутадиен-нитрильного каучука (NBR), что позволяет гораздо дольше сохранять герметичность соединений в тяжелых условиях, в том числе при некачественной подготовке воздуха.
Надёжность соединения гарантируется только при использовании штекеров (папа) европейского типа производства NBPT: PC-P-E, PF, PM, PH, PP.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Встроенный клапан: есть
- Рабочая среда: воздух
- Рабочее давление: 0 - 1,0 Мпа (10 Атм)
- Максимально допустимое давление: 1,5 Мпа(14,0 Атм)
- Рабочая температура от - 20 °C до +60 °C
- Материал исполнения: корпус - углеродистая сталь, покрытие корпуса - никель, уплотнение - NBR
КОДИРОВКА :
Пример условного обозначения фитинга: 1/2 SM(cutter), где SM(cutter) - модель(сталь), 1/2 - резьба G 1/2 дюйма
| Модель фитинга | Размер наружной резьбы G (дюймы) |
|---|---|
| 1/4 SM(cutter) | G1/4 |
| 3/8 SM(cutter) | G3/8 |
| 1/2 SM(cutter) | G1/2 |
