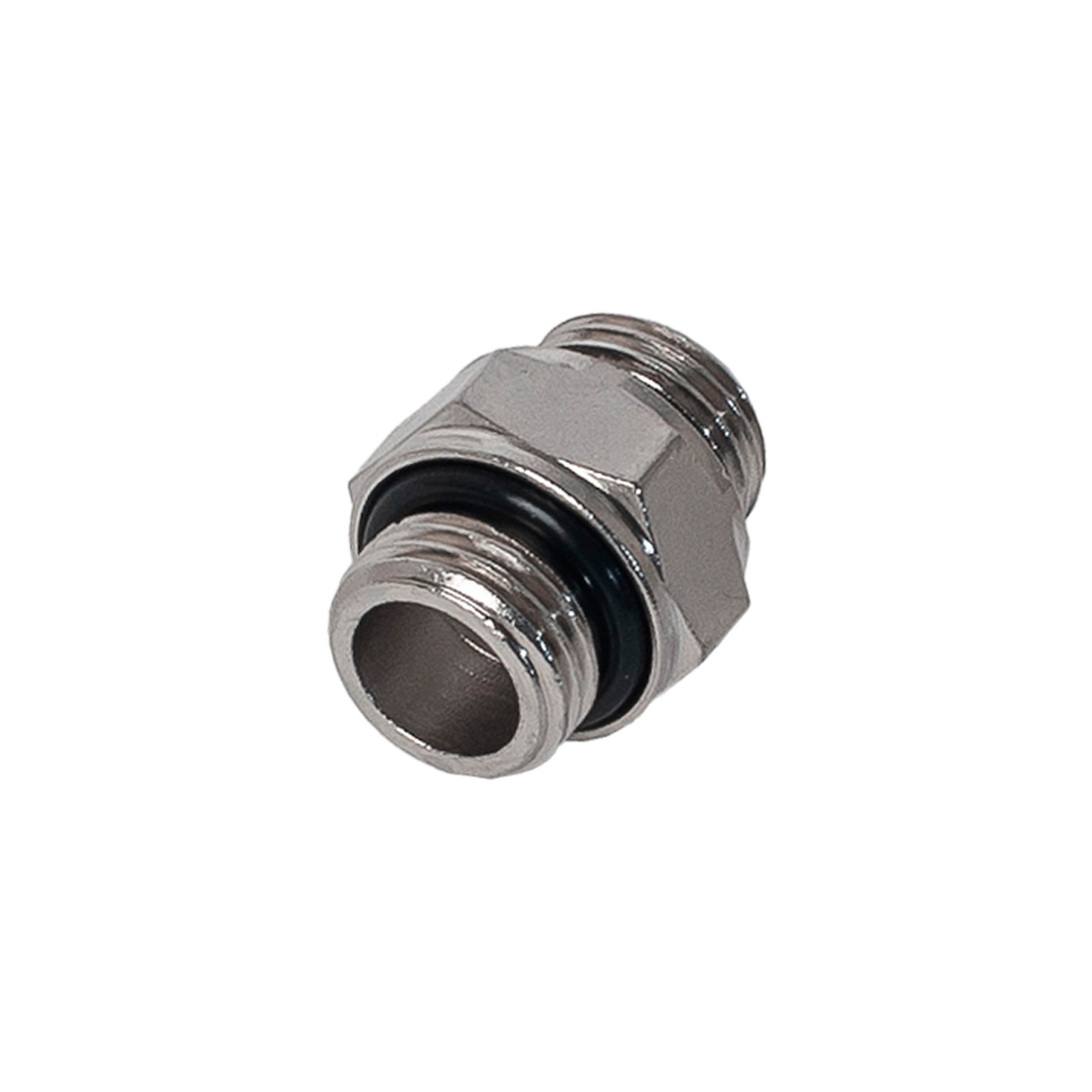

Ниппель латунный резьбовой прямой JW-G
ОПИСАНИЕ
Ниппель латунный резьбовой прямой JW-G, используется для монтажа пневматических линий работающих в условиях слабоагрессивных сред. Фитинги из латуни устойчивы к механическим воздействиям и имеют длительный срок службы.
Ниппель латунная JW-G имеет два резьбовых порта подключения с трубной цилиндрической резьбой G одного размера.
Технические характеристики:
- Рабочее давление: 0 - 1,0 Мпа (10 Атм)
- Максимально допустимое давление: 1,5 Мпа(14,0 Атм)
- Рабочая температура: от -30 °C до +140 °C
- Материал исполнения: корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
Латунные фитинги NBPT производятся из цельного металлического прута, исключает сколы, пропуски воздуха и разрушение изделия. В этом заключается преимущество перед фитингами, созданными методом прессования из стружки и пыли.
Кодировка:
Пример условного обозначения фитинга: JW-G02, где JW - модель, G02 – резьба наружная трубная цилиндрическая G 1/4 дюйма.
| МОДЕЛЬ ФИТИНГА | Резьба наружная G1 (дюймы) | Резьба наружная G2 (дюймы) |
|---|---|---|
| JW-G01 | G1/8 | G1/8 |
| JW-G02 | G1/4 | G1/4 |
| JW-G03 | G3/8 | G3/8 |
| JW-G04 | G1/2 | G1/2 |
