Штуцер латунный резьбовой JBF
ОПИСАНИЕ
Штуцер латунный резьбовой JBF используется для монтажа пневматических линий работающих в условиях повышенных температур и слабоагрессивных сред.
В отличии от пластиковых фитингов латунные фитинги более устойчивы к механическим воздействиям и имеют более длительный срок службы.

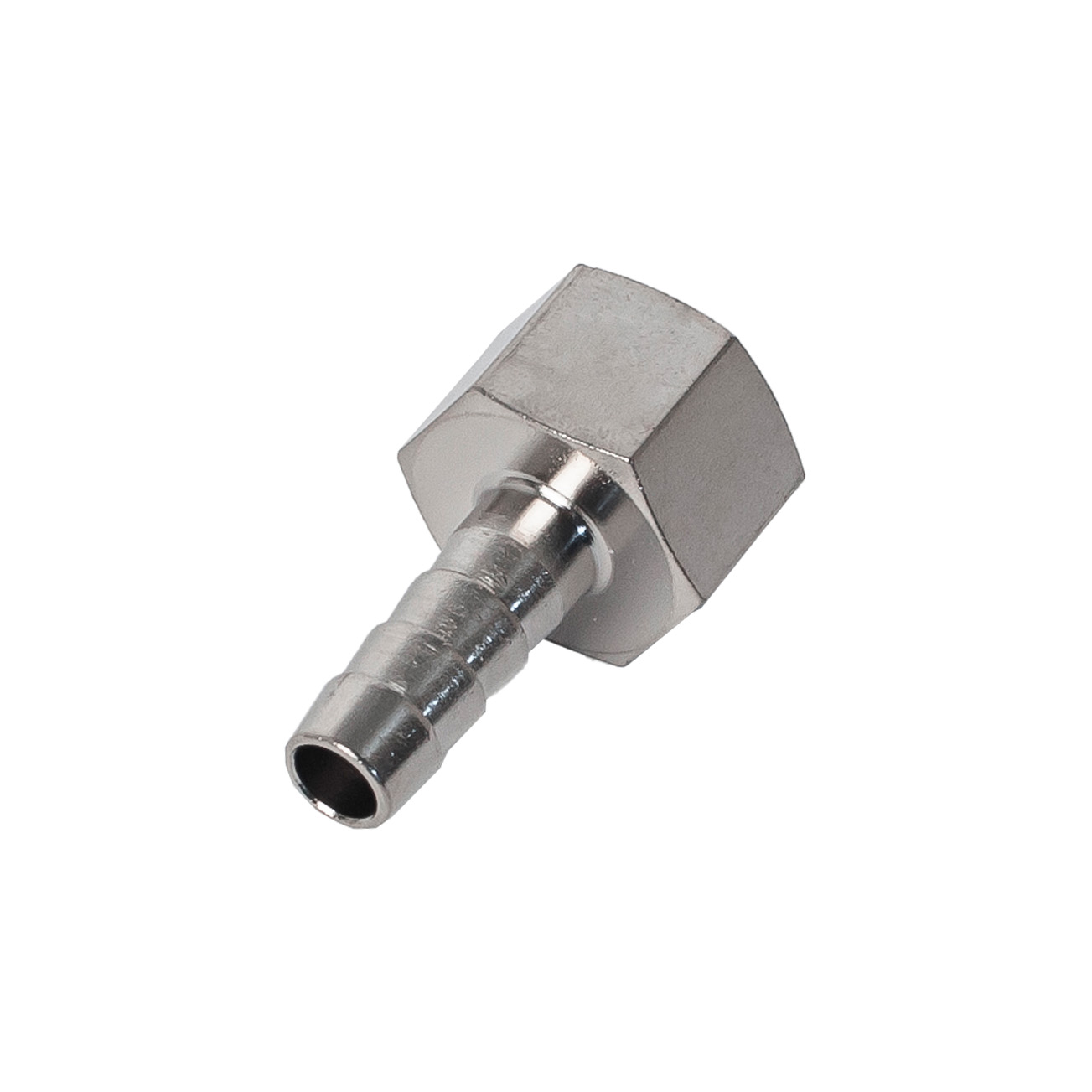

Фитинг JBF имеет два порта подключения: штуцер под трубку и резьбовой порт.
Резьбовой порт имеет две модификации: внутренняя метрическая резьба М(в мм), внутренняя трубная цилиндрическая G(в дюймах)
Размеры штуцера в миллиметрах (мм), соответствуют внутренним диаметрам подключаемых пневматических трубок в (мм).
Технические характеристики:
- Рабочая среда: воздух, вакуум, вода, технические жидкости.
- Рабочее давление: соответствует рабочему давлению применяемой трубки
- Максимально допустимое давление: соответствует макс. давлению применяемой трубки
- Отрицательное давление: -100 кПа
- Рабочая температура: соответствует макс.температуре применяемой трубки.
- Материал исполнения: корпус -латунь марки ЛС59-1(многокомпонентный медный сплав, содержание меди: 57-60%, цинк: 37,5-42,2%, свинец: 0,8-1,9%), покрытие корпуса - никель.
КОДИРОВКА :
Пример условного обозначения фитинга: JBF 6-G02, где JBF- модель, 6 – внутренний диаметр пневмотрубки 6 мм, G02 - резьба трубная цилиндрическая G 1/4 дюйма.
| 4-G01 | 6-G01 | 8-G01 | 10-G01 | 12-G02 |
|---|---|---|---|---|
| 4-G02 | 6-G02 | 8-G02 | 10-G02 | 12-G03 |
| 4-M5*0,8 | 6-G03 | 8-G03 | 10-G03 | 12-G03 |
| 4-M6*1 | 6-G04 | 8-G04 | 10-G04 | 12-M12*1,25 |
| 4-M10*1 | 6-M5*0,8 | 8-M10*1 | 10-M10*1 | 12-M12*1,5 |
| 4-M12*1,25 | 6-M6*1 | 8-M12*1,25 | 10-M12*1,25 | 12-M14*1,5 |
| 4-M12*1,5 | 6-M8*1 | 8-M12*1,5 | 10-M12*1,5 | 12-M16*1,5 |
| 6-M10*1 | 8-M14*1,5 | 10-M14*1,5 | 12-M20*1,5 | |
| 6-M12*1,25 | 8-M16*1,5 | 10-M16*1,5 | 12-M22*1,5 | |
| 6-M12*1,5 | 8-M20*1,5 | 10-M20*1,5 | ||
| 6-M14*1,5 | 8-M22*1,5 | 10-M22*1,5 | ||
| 6-M16*1,5 | ||||
| 6-M20*1,5 | ||||
| 6-M22*1,5 |
