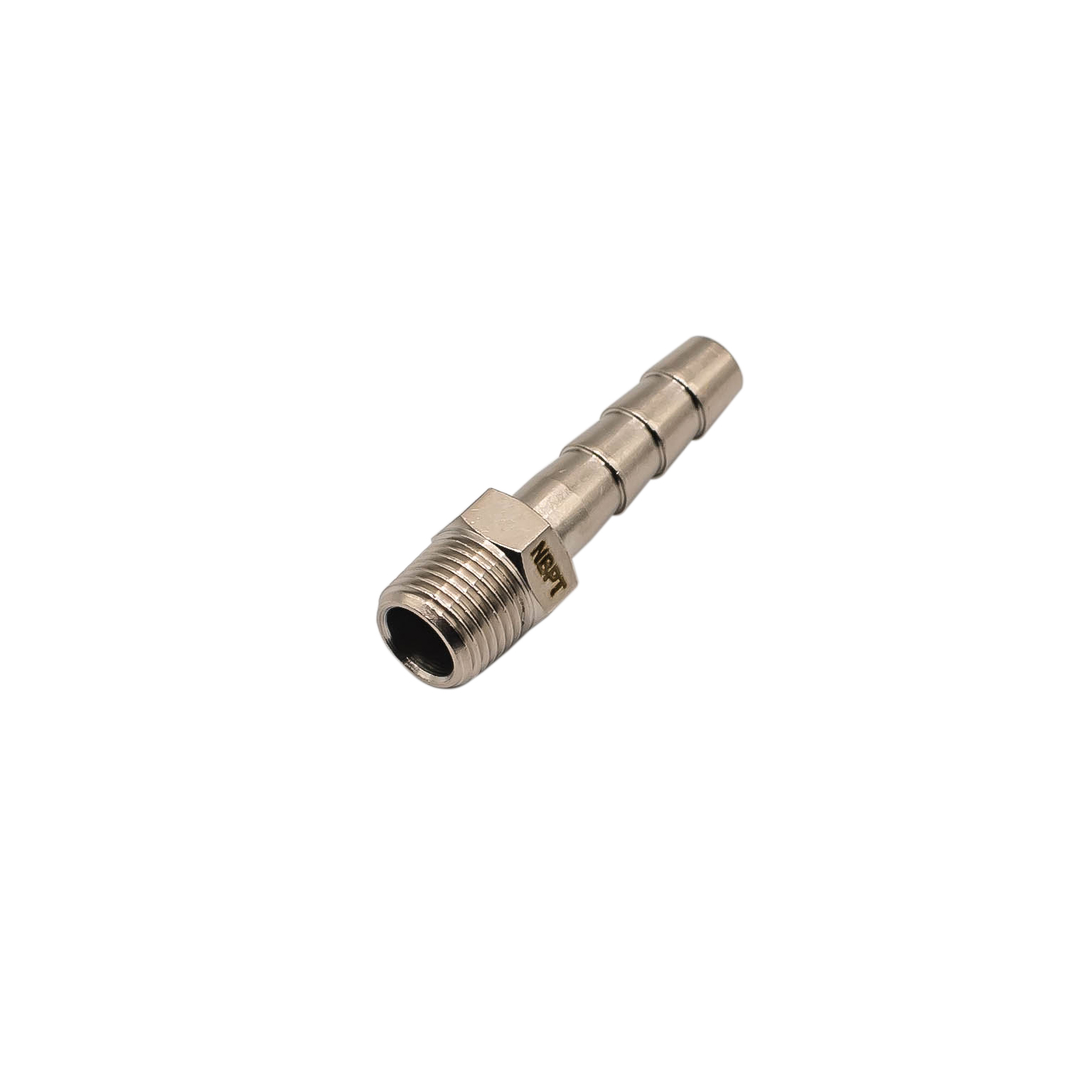

Штуцер из нержавеющей стали JB-S304
ОПИСАНИЕ
Штуцер резьбовой JB-S304 выполнен из нержавеющей стали марки S304 и предназначен для монтажа пневматических линий.
Фитинги из нержавеющей стали устанавливаются на оборудовании, работающем в контакте с химическим реагентом или находящимся в агрессивных условиях окружающей среды.
Применяются в химической, фармацевтической и пищевой промышленности.
Конфигурация: прямой фитинг.
Фитинг JB имеет два порта подключения: штуцер «ёлочка» под трубку и резьбовой порт (наружная трубная коническая резьба R).
Фитинги произведены из цельного металлического прута на станке с ЧПУ, что исключает раковины и микротрещины в корпусе фитинга.
Технические характеристики:
- Рабочая среда: воздух, вакуум, вода, технические жидкости, химические среды совместимые с нержавеющей сталью S304
- Рабочее давление: соответствует рабочему давлению применяемой трубки
- Максимально допустимое давление: соответствует макс. давлению применяемой трубки
- Отрицательное давление: -100 кПа
- Рабочая температура: соответствует макс.температуре применяемой трубки
- Материал исполнения: AISI 304 (S304) — это популярная аустенитная нержавеющая сталь с низким содержанием углерода, российским аналогом которой является марка 08Х18Н10 (известная также как пищевая нержавейка 18/10) и обладает высокой устойчивостью к коррозии.
КОДИРОВКА
Пример условного обозначения фитинга: JB 06-02-S304, где JB- серия фитинга, 6 – внутренний диаметр пневмотрубки 6 мм, 02 - резьба наружная трубная цилиндрическая R1/4 дюйма, S304- материал изготовления (нерж. сталь марки S304).
| МОДЕЛЬ ФИТИНГА | Внутренний диаметр трубки, D(мм) | Размер наружной резьбы (дюймы) |
|---|---|---|
| JB 04-01-S304 | 4 | R1/8" |
| JB 04-02-S304 | 4 | R1/4" |
| JB 06-01-S304 | 6 | R1/8" |
| JB 06-02-S304 | 6 | R1/4" |
| JB 06-03-S304 | 6 | R3/8" |
| JB 06-04-S304 | 6 | R1/2" |
| JB 08-01-S304 | 8 | R1/8" |
| JB 08-02-S304 | 8 | R1/4" |
| JB 08-03-S304 | 8 | R3/8" |
| JB 08-04-S304 | 8 | R1/2" |
| JB 10-01-S304 | 10 | R1/8" |
| JB 10-02-S304 | 10 | R1/4" |
| JB 10-03-S304 | 10 | R3/8" |
| JB 10-04-S304 | 10 | R1/2" |
| JB 12-02-S304 | 12 | R1/4" |
