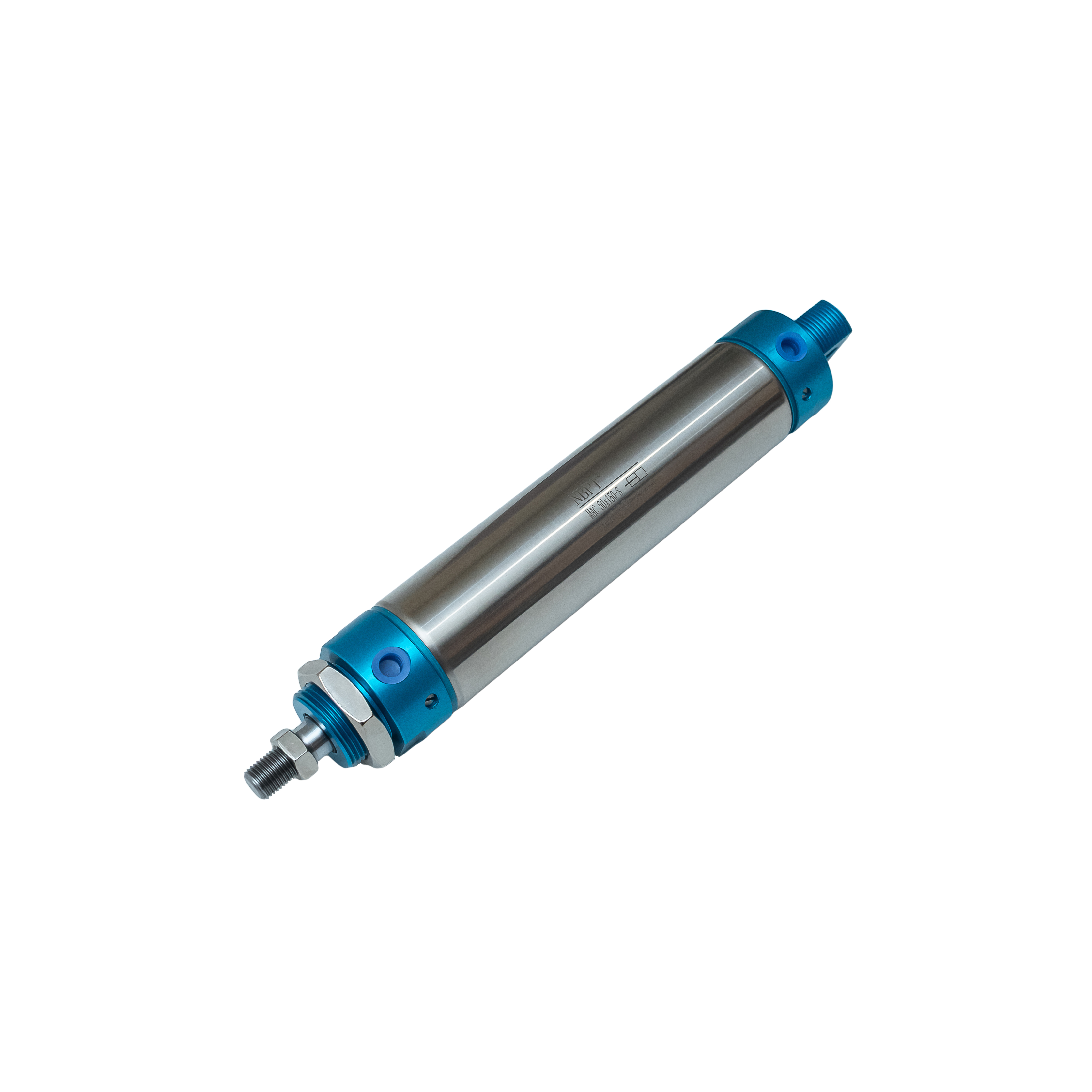

Пневматический цилиндр серии MAC
ОПИСАНИЕ
Пневматический цилиндр NBPT серии MAC – это пневмоцилиндры двустороннего действия с односторонним штоком, магнитом на поршне, с регулируемым пневмодемпфированием. Тип задней крышки - CA. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах. Созданы в соответствии с ISO15552 (ISO6431).
Дополнительные характеристики:
- Материал штока: легированная сталь
- Материал уплотнения: NBR (Бутадиен-нитрильный каучук)
- Материал колбы цилиндра: нержавеющая сталь
- Материал крышки: алюминиевый сплав
- Демпфирование : пневматическое (регулируемое)
- Рабочая среда: воздух очистки от 40 мкм
- Рабочее давление: 1–9 бар (0.1–0.9 МПа)
- Температура: от -20 до +70 °C
- Скорость: 50–800 мм/с
- Возможна работа со смазкой (впоследствии требуется постоянная смазка, NBPT рекомендует гидравлическое масло ISO VG 32)
- Тип используемого датчика - CS1-U
- Тип крепления датчика - бандажная лента- BD
- Тип кронштейна: FA, LB, SDB, Y, I
КОДИРОВКА
Пример условного обозначения пневмоцилиндра: MAC 25x75 S, где MAC - модель, 25- диаметр поршня (25 мм), 75 - ход штока (75 мм), S - наличие магнитного кольца
| Серия пневмоцилиндра | Диаметр поршня (мм) | Ход штока (мм) |
|---|---|---|
| MAC | 16 | 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MAC | 20 | 20, 25, 40, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MAC | 25 | 25, 40, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MAC | 32 | 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MAC | 40 | 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MAC | 50 | 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
| MAC | 63 | 25, 50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300 |
Примечание: компания NBPT осуществляет быстрое и качественное изготовление пневмоцилиндров на заказ по вашим чертежам. Для получения информации об особых требованиях к цилиндрам или иной дополнительной информации обращайтесь к нашим менеджерам.
